Свайный, столбчатый, свайно-ростверковый фундамент, фундамент на сваях – Применение, Достоинства, Недостатки.


Типы свайного фундамента:

  1. Столбчатый фундамент без расширения под дома из бруса, бревна, каркасники, бани, беседки, хоз. постройки.
  2. Свайный фундамент с расширением под дома из бруса, бревна, каркасники, бани, беседки, хоз. постройки.
  3. Свайно-ростверковый фундамент ТИСЭ.
  4. Схема устройства пола и отмостки свайного фундамента.
  5. Фундамент на сваях ТИСЭ с ростверком, усиленный.
  6. Свайно-ростверковый фундамент, стандарт.



Основное преимущество свайных конструкций заключается в том, что благодаря сваям опирании строения осуществляется на надёжные материковые слои грунта, которые не подвержены климатической деформации.

За счёт точного расчёта распределения нагрузки на несущие слои грунта, свайный фундамент обладает большой экономией использования материалов и труда по сравнению с ленточным.



Столбчатый фундамент без расширения под дома из бруса, бревна, каркасники, бани, беседки, хоз. постройки.
Цена от 3000 руб/свая (работа + материал)

Применение:
Столбчатый фундамент предназначен для опоры навесов, заборов, беседок, домов из бруса и брёвен на пучинистых грунтах .

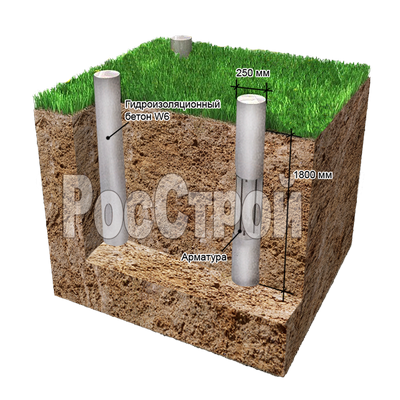

столбчатый фундаментПараметры столбчатого фундамента:

  • Диаметр свай столбчатого основания 250мм;
  • Глубина свай от 1800 мм (в зависимости от проекта) ;
  • Высота над поверхностью земли столбчатого фундамента 300 мм;
  • Армирование свай столбчатого основания: 4 прутка арматуры 10 мм;
  • Бетон высокомарочный гидроизоляционный на граните марки М 300 W6 F100 П3-П4 с именным паспортом качества;
  • Микроармирующее волокно по всей конструкции столбчатого фундамента:
    - увеличивает марку бетона до 350 кг на кв.см,
    - повышает прочность на сжатие на 25%,
    - повышает прочность на растяжение при изгибе на 35%,
    - увеличивает морозостойкость,
    - делает столбчатое основание устойчивым к истираниям и продлевает срок службы.

Для обвязки столбчатого основания в единую конструкцию используем металлический швеллер, обвязочный брус или делаем монолитный ростверк.

Также изготавливаем столбчатые фундаменты сваями диаметром 160 мм под бани, беседки, хоз.блоки и другие лёгкие строения. Цена от 2750 руб/ свая (работа + материал).

Достоинства:

  • Столбчатый фундамент очень экономичный
  • Опирается на несущие слои грунта, обеспечивая надёжность всей конструкции
  • Большой срок службы столбчатого основания, от 100 лет
  • Не требует квалифицированного исполнения

Недостатки:

  • Столбчатое основание без расширения на пучинистых грунтах требует загрузки домом в зиму



Свайный фундамент с расширением под дома из бруса, бревна, каркасники, бани, беседки, хоз. постройки.
Цена от 3500 руб/свая (работа + материал)

Применение:
Свайное основание с расширением предназначено для опоры навесов, заборов, беседок, домов из бруса и брёвен  на пучинистых грунтах.

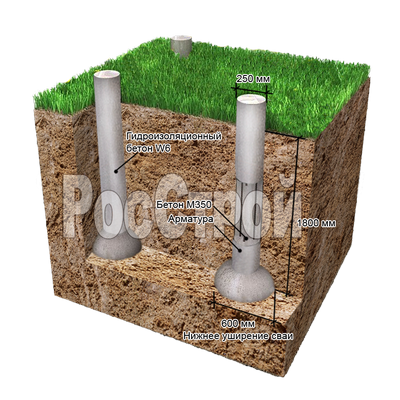

свайный фундамент тисэ

Параметры свайного фундамента:

  • Диаметр свай такого столбчатого основания 250мм с расширением 500 мм;
  • Глубина свай 1800 мм (ниже глубины промерзания);
  • Высота над поверхностью земли 300 мм;
  • Армирование свай столбчатого фундамента: 4 прутка арматуры 10 мм;
  • Бетон высокомарочный гидроизоляционный на граните марки М 300 W6 F100 П3-П4 с именным паспортом качества;
  • Микроармирующее волокно по всей конструкции свайного основания:
    - увеличивает марку бетона до 350 кг на кв.см,
    - повышает прочность  на сжатие на 25%,
    - повышает прочность свайного фундамента на растяжение при изгибе на 35%,
    - увеличивает морозостойкость,
    - делает свайный фундамент устойчивым к истираниям и продлевает срок службы.

Для обвязки свайного фундамента в единую конструкцию используем металлический швеллер, обвязочный брус или бетонный ростверк.

Также изготавливаем свайные фундаменты:
сваи диаметром 160 мм с расширением 400 мм под бани, беседки, хоз.блоки и другие лёгкие строения.
  Цена 3000руб/ свая (работа + материал).
- с
ваи диаметром 250 мм с расширением на 600мм.
  Цена 4000руб/ свая (работа + материал)

Достоинства:

  • Свайный фундамент с расширением не подвержен пучению грунта
  • Столбчатый фундамент опирается на несущие слои грунта, обеспечивания надёжность всей конструкции
  • У свайного фундамента большой срок службы, от 150 лет
  • В сравнении с обычным столбчатым  фундаментом выдерживает нагрузку в 4 раза больше
  • Можно оставлять в зиму без нагрузки


Недостатки:

  • Требует квалифицированного исполнения и наличия специального оборудования



Видео про свайно-ростверковый фундамент

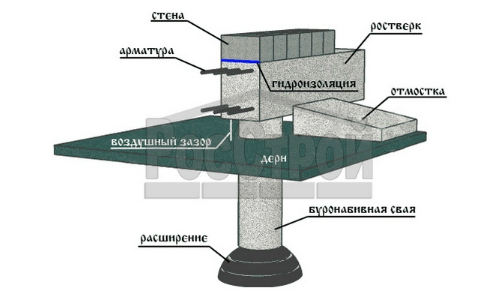

 столбчатый фундамент



Свайно-ростверковый фундамент ТИСЭ.
Цена от 4500 руб/п.м. (материал + работа)

Применение:
Свайно-ростверковая железобетонная конструкция с нижнем расширением опор предназначена для домов из бруса, бревна, лёгких бетонов (газобетона, пенобетона, пенополистиролбетона) с полом по грунту или деревянными перекрытиями.

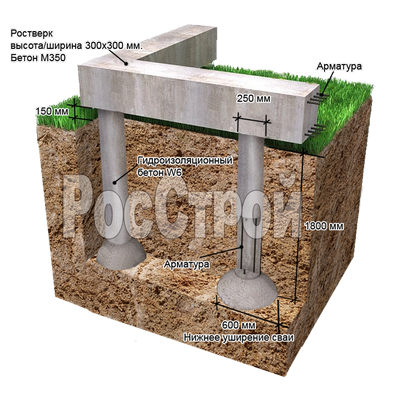

свайно-ростверковый фундамент тисэПараметры свайно-ростверкового фундамента:

  • Диаметр свай 250 мм с расширением 600 мм;
  • Глубина свай 1800 мм (ниже глубины промерзания);
  • Шаг свай 1600 - 1900 мм;
  • Высота воздушного противопучинистого зазора в свайно-ростверковой конструкции min 150 мм;
  • Армирование свай: 4 прутка арматуры 10 мм;
  • Армирование ростверка арматурой 12 - 14 мм (рассчитываем по нагрузке);
  • Размер ростверка свайно- ростверкового основания от 300х300 мм.;
  • Бетон высокомарочный гидроизоляционный на граните марки М 300 W6 F100 П3-П4 с именным паспортом качества
  • Микроармирующее волокно по всей конструкции свайно-ростверкого фундамента:
    - увеличивает марку бетона до 350 кг на кв.см,
    - повышает прочность на сжатие на 25%,
    - повышает прочность свайно-ростверкого фундамента на растяжение при изгибе на 35%,
    - увеличивает морозостойкость, продлевая срок службы свайно-ростверкового фундамент
    - делает свайно-ростверковый фундамент устойчивым к истираниям и увеличивает срок службы.

Также изготавливаем свайно-ростверковый фундамент сваями диаметром 160 мм с расширением на 400 мм, ростверк 200 мм под бани, беседки, хоз.блоки и другие лёгкие строения. Цена 4000 руб/ п.м. (работа + материал).

Достоинства:

  • Свайно-ростверковый фундамент не подвержен пучению грунта
  • Свайно-ростверковый фундамент опирается на несущие слои. Срок службы от 100 лет
  • Надёжная монолитная конструкция свайно-ростверкого фундамента
  • Свайно-ростверковый фундамент выдерживает нагрузку в 4 раза больше столбчатого
  • Можно оставлять в зиму без нагрузки

Недостатки:

  • Свайно-ростверковый фундамент требует квалифицированного исполнения
  • Требует наличия специального оборудования



Схема устройства пола и отмостки свайного фундамента.

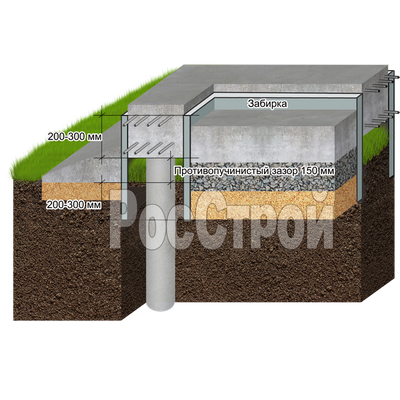

Устройство пола свайного фундаментаВ качестве забирки используется любой плоский влагостойкий материал. Это может быть шифер от 6мм, влагостойкая цементно - стружечная - плита (ЦСП), плоские листы пластика или тексталита.

Крепить к ростверку данный материал не нужно. Его предназначение - отсечь пространство противопучиинистого зазора при устройстве отмостки и пола в доме.

Монтируется путём заглубления в землю на 200 - 300 мм.

Удобнее всего эти работы совмещать с устройством пола или отмостки, так как на этих этапах работы верхний слой грунта снимают по причине его большой водоудерживающей способности, содержания гуминовых кислот (полезных для земледелия, но оказывающие разрушительноое влияние на строительные материалы) и предотвращения развития грибов, плесени, мха в плодородном слое с высоким содержанием органики.



Фундамент на сваях ТИСЭ с ростверком, усиленный.
Цена от 5000 руб/п.м. (материал+работа)

Применение:
Такая конструкция на сваях предназначена  для домов из лёгких бетонов (газобетон, пенобетон, пенополистиролбетон), домов из поризованного кирпича и керамзитобетона с монолитными перекрытиями, и с отделкой кирпичом.

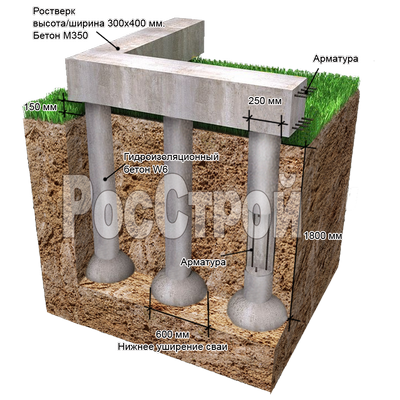

Фундамент на сваях усиленные

Параметры конструкции на сваях ТИСЭ:

  • Диаметр свай 250 мм с расширением 600 мм;
  • Глубина свай ТИСЭ 1800 мм (ниже глубины промерзания);
  • Шаг свай 1200 - 1600 мм;
  • Высота воздушного противопучинистого зазора min 150 мм;
  • Армирование свай: 4 прутка арматуры 10 мм
  • Армирование ростверка арматурой 12 - 14 мм (рассчитываем по нагрузке);
  • Размер ростверка 300х400 мм;
  • Бетон высокомарочный гидроизоляционный на граните марки М 300 W6 F100 П3-П4 с именным паспортом качества;
  • Микроармирующее волокно по всему телу конструкции на сваях:
    - увеличивает марку бетона до 350 кг на кв.см,
    - повышает прочность на сжатие на 25%,
    - повышает прочность железобетонного основания на сваях на растяжение при изгибе на 35%,
    - увеличивает морозостойкость конструкции на сваях,
    - делает фундамент на сваях устойчивым к истираниям и продлевает срок службы.

Достоинства:

  • Такая кнострукция на сваях не подвержена пучению грунта
  • Опирается на несущие слои. Срок службы от 100 лет
  • Надёжная монолитная конструкция. Заваем сваи и ростверк в один приём.
  • В отличие от обычного столбчатого выдерживает нагрузку в 4 раза больше
  • Можно оставлять в зиму без нагрузки

Недостатки:

  • Требует квалифицированного исполнения
  • Требует наличие специального оборудования





Свайно-ростверковый фундамент, стандарт.
Цена от 6000 руб/п.м. (материал+работа)

Применение:
Свайно-ростверковый фундамент предназначен  для домов из лёгких бетонов (газобетон, пенобетон, пенополистиролбетон), домов из поризованного кирпича и керамзитобетона с монолитными перекрытиями, и с отделкой кирпичом. И только на непучинстых грунтах.

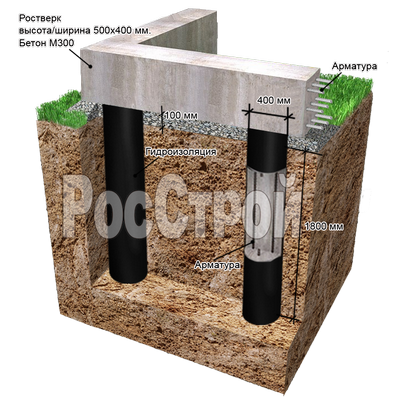

свайно-ростверковый фундамент

Параметры свайно-ростверкового фундамента:

  • Диаметр свай 400 мм;
  • Гидроизоляция рубероидом;
  • Глубина свай 1800 мм (ниже глубины промерзания);
  • Шаг свай 1900 - 3000 мм;
  • Высота щебёночной подготовки, пролитой битумом 100мм;
  • Армирование свай: 4 прутка арматуры 10 мм
  • Армирование ростверка арматурой 12 - 14 мм (рассчитываем по нагрузке);
  • Размер ростверка 400х500 мм;
  • Бетон высокомарочный М 300 F150 W6 П3-П4 с именным паспортом качества;

Достоинства:

  • Опирается на несущие слои.
  • Высокая несущая способность ростверка

Недостатки:

  • Требует квалифицированного исполнения
  • Высокая стоимость по сравнению с конструкцией ТИСЭ
  • Отсутствует гидроизоляционный зазор
  • Не рекомендуется оставлять без нагрузки в зиму на пучинистых грунтах
  • Немонолитная конструкция. Данная технология подразумевает заливку бетоном в 2 этапа: столбы и ростверк по отдельности.
